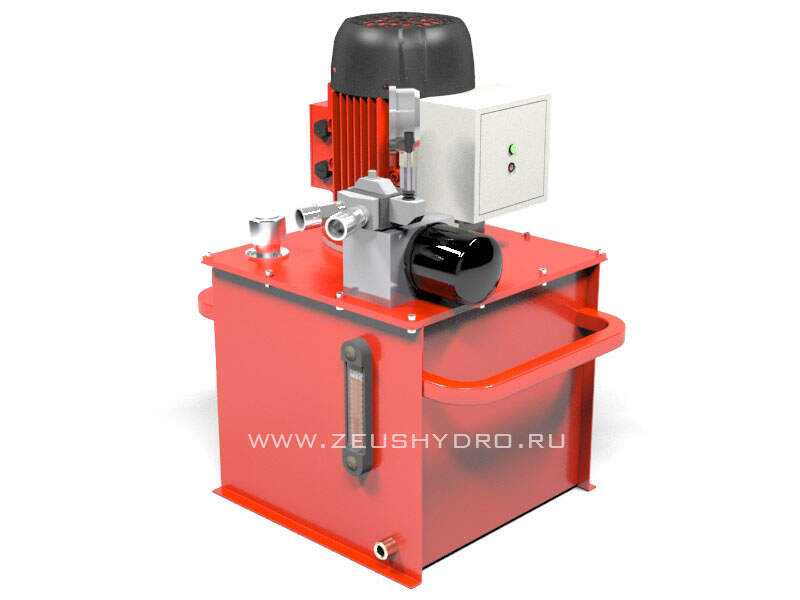

Гидростанция высокого давления с ручным управлением на один поток НЭР1.8И40Ф1

Масляная станция является агрегатом создающим давление 70Мпа. Применяется для работы с гидроцилиндрами, домкратами высокого давления. С помощью ручного управления распределителем оператор контролирует движение, положение гидроцилиндра, домкрата

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение масляной станции

Масляная станция гидравлическая с электроприводом типа НЭР1.8И40Ф1 предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств – гидроцилиндров или гидродомкратов. Насосная установка выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема масляной станции

Обозначения

Описание работы гидросхемы :

Электродвигатель М вращает насос Н. Рабочая жидкость, всасываемая насосом из бака Б через фильтр сетчатый Ф1, подается в блок управления БУ-2 и далее, через ручной трехпозиционный четырехлинейный распределитель ГР-ЗИР и рукава высокого давления, в рабочую полость гидроинструмента. Для управления работой гидроинструмента предназначен трехпозиционный распределитель ГР-ЗИР1. Рекомендуется выход В распределителя соединять с рабочей полостью гидроинструмента (обычно поршневой), а выход А - с полостью для возврата гидроинструмента в исходное положение. Понижающий клапан распределителя ГР-ЗИР1 предназначен для ограничения давления, подаваемого в штоковую полость гидроинструмента, для облегчения запуска электродвигателя и разгрузки насоса в холостом режиме работы насосной установки. В случае работы с однополостным гидроинструментом выход А заглушить. Предохранительный клапан КП1 настраивается на давление открытия р=72±1,5 МПа и пломбируется. На сливной линии установлен масляный фильтр Ф2. Перепад рабочей жидкости до и после фильтра не должен превышать 0,5МПа. Перепад давления свыше допустимого приводит к выходу его из строя. Для контроля величины перепада давления установлен манометр МН2 (0...1 МПа). Рабочая жидкость заливается в бак через заливной сетчатый фильтр ФЗ.

Чертеж масляной станции

Комплектация масляной станции

1. 1) Бак
2. 2) Крышка
3. 4) Насос (радиально-поршневой)
4. 5) Электродвигатель
5. 6) Муфта с упругим элементом
6. 7) Стакан
7. 8) Четырехлинейный трехпозиционный гидрораспределитель с ручным управлением
8. 9) Гидроблок

1. 13) Манометр
2. 14) Стойка
3. 15) Заливная горловина с сетчатым фильтром и сапуном
4. 21) Фильтр всасывающий
5. 22) Фильтр сливной
6. 23) Индикатор уровня масла, совмещенный с термометром
7. 24) Пробка

Устройство и принцип работы масляной станции

Масляная станция НЭР-1,8И40Ф1 состоит из бака 1, снабженного крышкой 2; насосной группы, состоящей из насоса 4 (радиально-поршневого), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки, четырехлинейного трехпозиционного гидрораспределителя с ручным управлением 8, установленного на гидроблоке 9, предохранительного клапана, манометра 13, установленного на стойке 14, заливной горловины 15 с сетчатым фильтром и сапуном; фильтров всасывающего 21 и сливного 22; индикатора уровня масла 23, совмещенного с термометром. Масло из бака сливается через пробку 24. Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через пробку 24, установленную в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого установкой, предохранительным клапаном. Контроль настройки давления в системе контролируется манометром 13.
