Гидростанция c ручным управлением для привода 3 исполнительных устройств

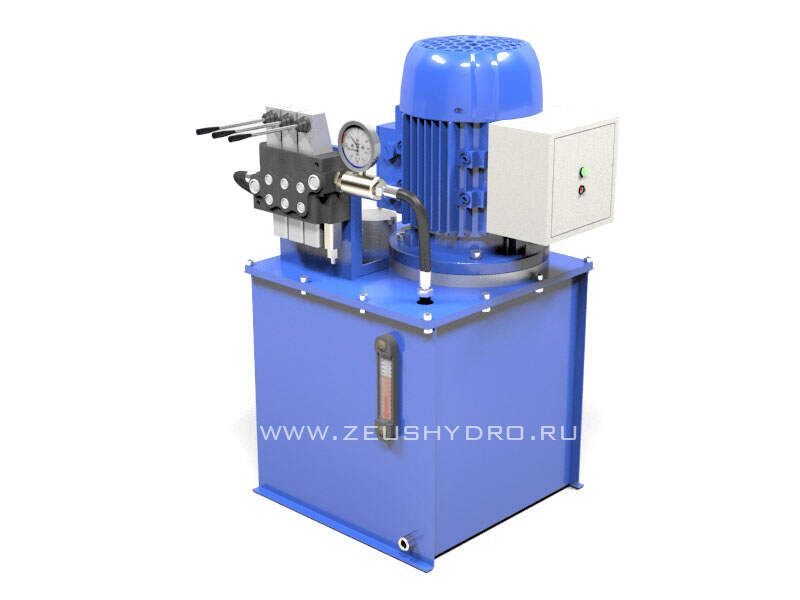

Гидростанция НЭР18-4,5И40Т1 с электроприводом и ручным управлением предназначена для привода трех гидроцилиндров, особенностью гидростанции является простая и надежная конструкция, а так же отличное соотношение цена/производительность. В системе использован моноблочный гидрораспределитель с ручным управлением. Расположенный рядом манометр позволяет следить за изменениями в системе, и информировать пользователя об изменениях в работе гидравлической системы.

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение гидростанции

гидростанция гидравлическая с электроприводом типа НЭР18-4,5И40Т1 предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств - гидроцилиндров. гидростанция выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема гидростанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), рукава высокого давления подается в рабочую полость гидроинструмента (ГЦ). Настройка предельного давления насосной установки производится предохранительным клапаном (КП). Максимальное рабочее давление установки 18 МПа. Гидрораспределитель (Р) предназначен для управления работой гидроинструмента двухстороннего действия. Переключение положений золотника гидрораспределителя осуществляется вручную (рабочее положение «A» и холостой ход «B»). Возврат в нейтральное положение («0») производится за счет воздействия упругого элемента (пружины). Давление в системе контролируется манометром (МН) (0...40 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У) и термометра (Т), объединенных в одно устройство.

Чертеж гидростанции

Комплектация гидростанции

1. 1) Бак
2. 2) Крышка
3. 4) Шестеренный насос
4. 5) Электродвигатель
5. 6) Муфта с упругим элементом
6. 7) Стакан
7. 8) Трехсекционный четырехлинейный трехпозиционный гидрораспределитель с ручным управлением
8. 11) Предохранительный клапан

1. 13) Манометр
2. 14) Адаптер манометра
3. 15) Заливная горловина с сетчатым фильтром и сапуном
4. 21) Фильтр всасывающий
5. 12) Фильтр сливной
6. 23) Индикатор уровня масла, совмещенный с термометром
7. 24) Пробка

Устройство и принцип работы гидростанции

Гидростанция гидравлическая НЭР18-4,5И40Т1 состоит из бака 1, снабженного крышкой 2; насосной группы, состоящей из насоса 4 (шестеренного), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки, трехсекционного четырехлинейного трехпозиционного гидрораспределителя с ручным управлением 8, установленного на крышке 2 предохранительного клапана 11, манометра 13, установленного на адаптере 14, заливной горловины 15 с сетчатым фильтром и сапуном; фильтров всасывающего 21 и сливного 22; индикатора уровня масла, совмещенного с термометром 23. Масло из бака сливается через пробку 24. Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через пробку 24, установленную в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого гидростанцией, регулируется предохранительным клапаном 11. Контроль настройки давления в системе контролируется манометром 13.
