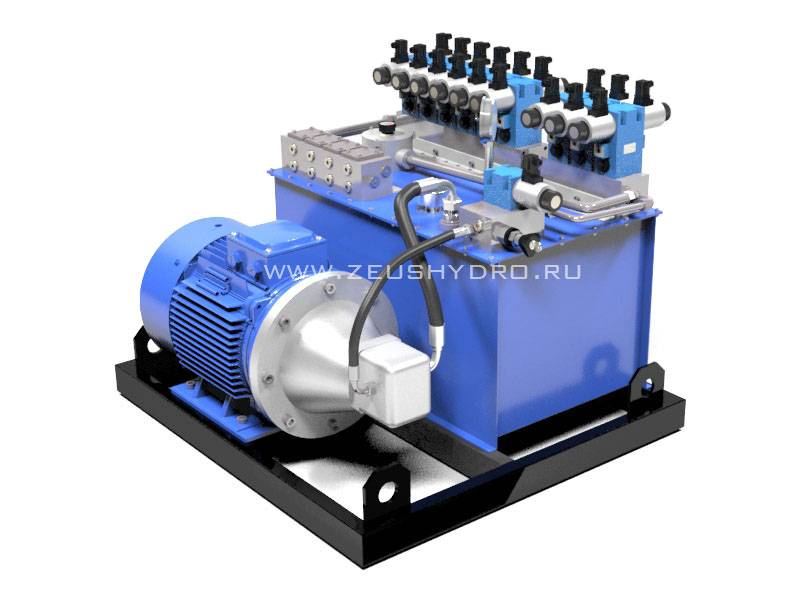

Гидростанция для управления и привода 9 исполнительных механизмов с большой подачей и возможностью автоматизации техпроцессов

Маслостанция общепромышленного исполнения для привода нескольких гидродвигателей. Большой рабочий объем насоса обеспечивает высокую скорость исполнительных механизмов, приводимых в действие гидравлической насосной станцией. Дросселирующие компоненты и гидрозамки обеспечивают гибкость техпроцесса. Бак большого объема обеспечивает охлаждение рабочей жидкости без установки дополнительных модулей охлаждения.

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение маслостанции

Маслостанция с электроприводом типа НЭЭ16-65И160Т1-9ГЦ предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств - гидроцилиндров. Гидравлическая насосная станция выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема маслостанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), а далее через дроссель ДР (1…9), гидрозамок ГЗ(1…9) трехпозиционный гидрораспределитель Р (1…9) и рукава высокого давления подается в рабочую полость гидроинструмента (ГЦ). Настройка рабочего давления насосной установки и предельного давления производится предохранительным клапаном (КП) . Максимальное рабочее давление установок 16 МПа. Гидрораспределитель (Р) предназначен для управления работой гидроинструмента двухстороннего действия. Переключение положений золотника гидрораспределителя электромагнитом осуществляется с коробки управления (рабочее положение «A» и холостой ход «B»). Возврат в нейтральное положение («0») производится за счет воздействия упругого элемента (пружины). Разгрузка системы на холостом ходу осуществляется гидрораспределителем РР. Давление в системе контролируется манометром (МН) (0...100 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У) и термометра (Т), объединенных в одно устройство.

Чертеж маслостанции

Комплектация маслостанции

1. 1) Бак
2. 2) Крышка
3. 3) Опорная рама
4. 4) Шестеренный насос
5. 5) Электродвигатель
6. 6) Упругий элемент
7. 7) Стакан
8. 8) Четырехлинейный трехпозиционный гидрораспределитель с электромагнитным управлением
9. 9) Гидроблок
10. 11) Предохранительный клапан
11. 13) Манометр
12. 14) Стойка манометра

1. 15) Заливная горловина с сетчатым фильтром и сапуном
2. 16) Четырехлинейный двухпозиционный гидрораспределитель
3. 17) Обратный клапан
4. 18) Гидрозамки
5. 19) Дроссели
6. 21) Всасывающий фильтр
7. 22) Сливной фильтр
8. 23) Индикатор уровня масла, совмещенный с термометром
9. 24) Кран

Устройство и принцип работы маслостанции

Маслостанция НЭЭ16-65И160Т1-9ГЦ состоит из бака 1, снабженного крышкой 2 и смонтированного на раме опорной 3; насосной группы, состоящей из насоса 4 (шестеренного), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки, четырехлинейного трехпозиционного гидрораспределителя с электромагнитным управлением 8, установленного на гидроблоке 9,, предохранительного клапана 11, манометра 13, установленного на стойке 14, заливной горловины 15 с сетчатым фильтром и сапуном; четырехлинейного двухпозиционного распределителя 16; фильтров всасывающего 21 и сливного 22; индикатора уровня масла, совмещенного с термометром 23. Работа исполняющих ус тройств регулируется дросселями 19 и гидрозамками 18. Масло из бака сливается через кран 24. Обратный клапан 17 предохраняет насос от скачков. Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через кран 24, установленный в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого установкой, предохранительным клапаном 11. Контроль настройки давления в системе контролируется манометром 13.
