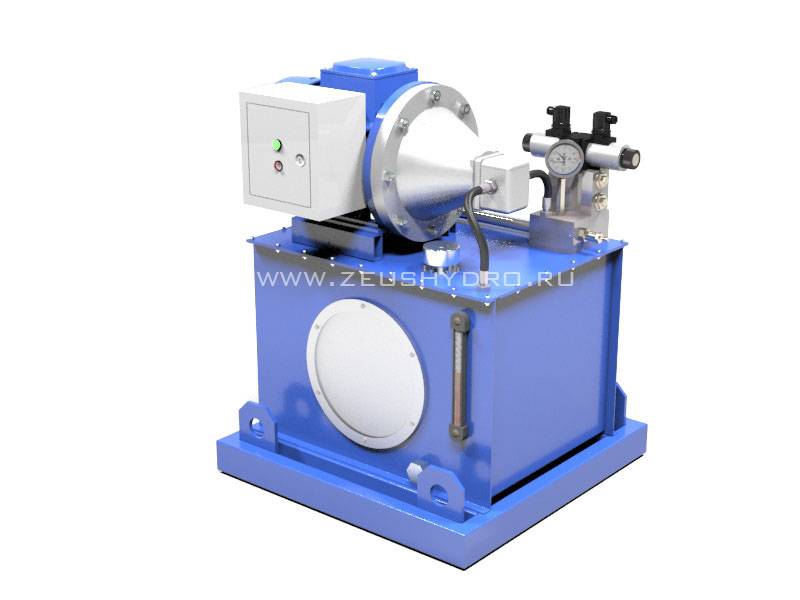

Гидростанция для подъемника с возможностью регулировки давления, подачи и фиксирования нагрузки

Маслостанция с электроприводом НЭЭ16-25И120Т1 предназначена для привода пресса, дополнительно оснащена гидрозамком и дросселем, что позволяет не только регулировать скорость работы пресса, но и фиксировать нагрузку гидроцилиндра. Особенно это актуально в случаях, когда нужно продолжительное время сохранять усилие, например при склеивании или при формовке. Наличие гидрозамка позволяет фиксировать нагрузку, в то время, как насос работает на слив, что позволяет существенно продлить срок службы установки. С помощью дросселя можно регулировать подачу гидравлической жидкости в гидроцилиндр, тем самым определяя скорость его выдвижения.

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение маслостанции

Маслостанция электроприводом типа НЭЭ16-25И120Т1 предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств - гидроцилиндров. Маслостанция выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатациимаслостанции должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение маслостанции - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема маслостанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), а далее через дроссель ДР, гидрозамок ГЗ трехпозиционный гидрораспределитель Р и рукава высокого давления подается в рабочую полость гидроинструмента (ГЦ). Настройка рабочего давления насосной установки и предельного давления производится предохранительным клапаном (КП). Максимальное рабочее давление установки 16 МПа. Гидрораспределитель (Р) предназначен для управления работой гидроинструмента двухстороннего действия. Переключение положений золотника гидрораспределителя электромагнитом осуществляется с коробки управления (рабочее положение «1» и холостой ход «2»). Возврат в нейтральное положение («0») производится за счет воздействия упругого элемента (пружины). Давление в системе контролируется манометром (МН) (0...40 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У) и термометра (Т), объединенных в одно устройство.

Чертеж маслостанции

Комплектация маслостанции

1. 1) Бак
2. 2) Крышка
3. 3) Опорная рама
4. 4) Шестеренный насос
5. 5) Электродвигатель
6. 6) Муфта с упругим элементом
7. 7) Стакан
8. 8) Четырехлинейный трехпозиционный гидрораспределитель с электромагнитным управлением
9. 9) Гидроблок

1. 11) Предохранительный клапан
2. 13) Манометр
3. 14) Стойка
4. 15) Заливная горловина
5. 18) Гидрозамок
6. 19) Дроссель
7. 21) Всасывающий фильтр
8. 22) Сливной фильтр
9. 23) Индикатор уровня масла, совмещенный с термометром
10. 24) Пробка

Устройство и принцип работы маслостанции

Маслостанция НЭЭ16-25И120Т1 состоит из бака 1, снабженного крышкой 2 и смонтированного на раме опорной 3; насосной группы, состоящей из насоса 4 (шестеренного), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки, четырехлинейного трехпозиционного гидрораспределителя с электромагнитным управлением 8, установленного на гидроблоке 9,, предохранительного клапана 11, манометра 13, установленного на стойке 14, заливной горловины 15 с сетчатым фильтром и сапуном; фильтров всасывающего 21 и сливного 22; индикатора уровня масла, совмещенного с термометром 23. Работа исполняющих устройств регулируется дросселем 19 и гидрозамком 18. Масло из бака сливается через пробку 24. Обратный клапан 17 предохраняет насос от скачков Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через пробку 24, установленную в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого установкой, предохранительным клапаном 11. Контроль настройки давления в системе контролируется манометром 13
