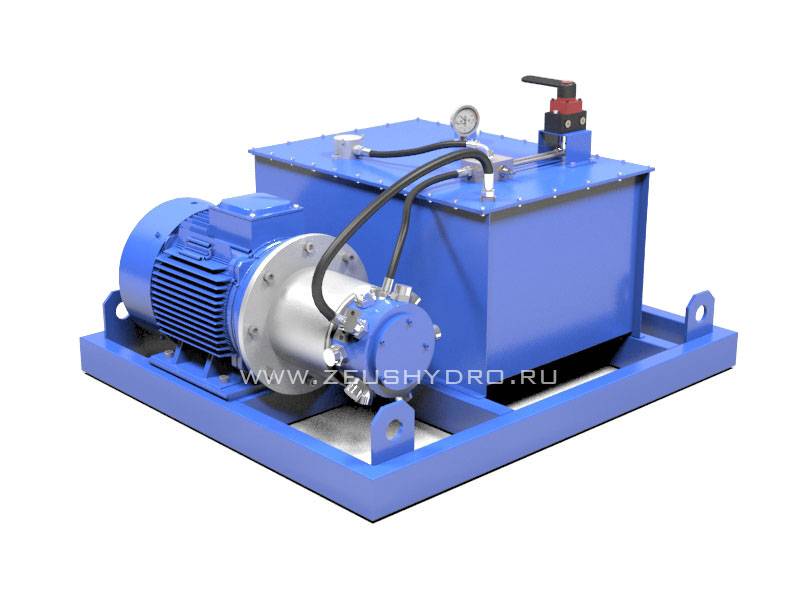

Гидростанция для привода мощного оборудования, отличное соотношение цена/качество, большая подача при высоком давлении.

Основной особенностью гидростанции НЭР50-22И160Т1 является большое значение подачи при высоком давлении системы. Станция служит для привода домкратов и может быть применена для решения широкого спектра задач по подъему или перемещению грузов. Отдельно стоит отметить отличное соотношение производительность/стоимость гидростанции. Станции с близкими параметрами, присутствующие на рынке, имею цену значительно выше. Гидростанции НЭР50-22И160Т1 является уникальной разработкой нашего конструкторского отдела. Ручной привод гидростанции позволяет оператору оперативно отслеживать перемещение, тем самым обеспечив безопасность выполняемых работ. Бак объемом 160 литров обеспечивает хорошее охлаждение гидравлической жидкости, что дает возможность длительной непрерывной эксплуатации системы.

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение гидростанции

Гидростанция с электроприводом типа НЭР50-22И160Т1 предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств – гидроцилиндров или гидродомкратов. Насосная установка выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема гидростанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), через трехпозиционный гидрораспределитель Р (1…9) и рукава высокого давления подается в рабочую полость гидроинструмента (ГЦ). Настройка рабочего давления насосной установки и предельного давления производится предохранительным клапаном (КП) . Максимальное рабочее давление установок 50 МПа. Гидрораспределитель (Р) предназначен для управления работой гидроинструмента двухстороннего действия. Переключение положений золотника гидрораспределителя электромагнитом осуществляется вручную (рабочее положение «A» и холостой ход «B»). Давление в системе контролируется манометром (МН) (0...100 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У) и термометра (Т), объединенных в одно устройство.

Чертеж гидростанции

Комплектация гидростанции

1. 1) Бак
2. 2) Крышка
3. 3) Опорная рама
4. 4) Насос
5. 5) Электродвигатель
6. 6) Муфта
7. 8) Четырехлинейный трехпозиционный гидрораспределитель с ручным управлением
8. 9) Гидроблок
9. 10) Манометр

1. 11) Предохранительный клапан
2. 14) Стойка манометра
3. 15) Заливная горловина с сетчатым фильтром и сапуном
4. 21) Фильтр всасывающий
5. 22) Фильтр сливной
6. 23) Индикатор уровня масла, совмещенный с термометром
7. 24) Пробка

Устройство и принцип работы гидростанции

Гидростанция НЭР50-22И160Т1 состоит из бака 1, снабженного крышкой 2 и смонтированного на раме опорной 3; насосной группы, состоящей из насоса 4, электродвигателя 5, соединяющей их валы муфты МУВП 6 и стакана 7, выполняющего роль оболочки, четырехлинейного трехпозиционного гидрораспределителя ручным управлением 8, установленного на гидроблоке 9, предохранительного клапана 11, манометра 13, установленного на стойке 14, заливной горловины 15 с сетчатым фильтром и сапуном; фильтров всасывающего 21 и сливного 22; индикатора уровня масла, совмещенного с термометром 23. Масло из бака сливается через пробку 24. Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1. Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через пробку 24, установленную в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого установкой, предохранительным клапаном 11. Контроль настройки давления в системе контролируется манометром 13.
