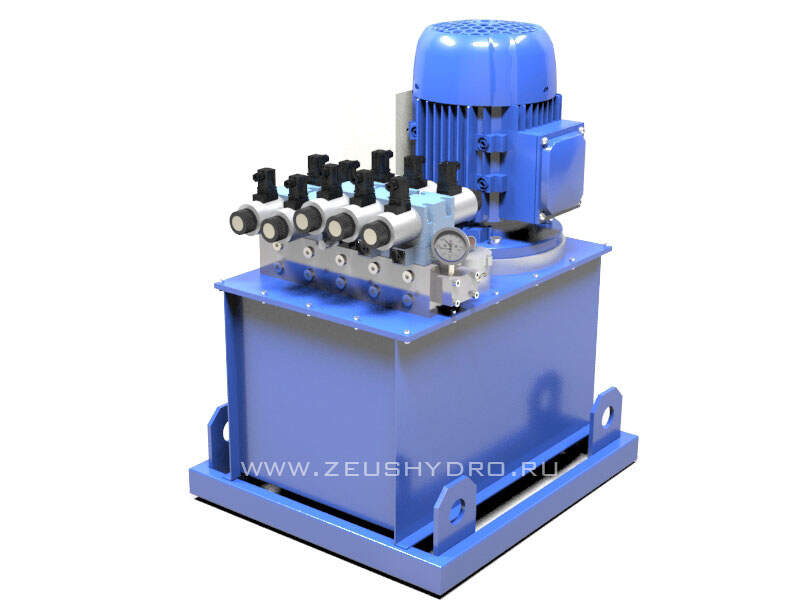

Гидравлическая насосная станция для привода 5 исполнительных устройств

Маслостанция НЭЭ12,5-23И100Т1 включает в себя несколько видов гидроаппаратуры: гидрораспределители, редукционный клапан, дроссельный клапан, гидрозамок, предохранительный клапан, что позволяет обеспечить гибкость настройки ее работы в технологической цепочке. Использование импортной элементной базы гидроаппаратуры позволяет существенно увеличить эффективность производства за счет увеличения срока службы гидроаппаратуры

Комплектация, физические размеры, значения давления и подачи быть изменены по желанию заказчика.
Все гидравлические насосные станции проходят обязательную проверку и испытания

Назначение маслостанции

Гидравлическая насосная станция с электроприводом типа НЭЭ12,5-3И10Т1 >предназначена для создания гидравлической энергии и подключения одного или нескольких исполнительных гидроустройств - гидроцилиндров. Маслостанция выполнена в климатическом исполнении «У» категорий размещения 2, 3 по ГОСТ 15150-69. Температура окружающей среды от плюс 5°С до плюс 40°С. Рабочая жидкость: ВМГЗ ТУ 38 101479-86, МГЕ-10А ОСТ 38 01281-82. Класс чистоты рабочей жидкости должен быть не ниже 10 класса по ГОСТ 17216-71. Температура рабочей жидкости во время эксплуатации насосной установки должна находиться в пределах от плюс 5°С до плюс 50°С. Рабочее положение насосной установки - горизонтальное. Допускается наклон до 5° в любую сторону.

Усилие, создаваемое гидроцилиндрами разного диаметра и время выдвижения

Гидравлическая схема маслостанции

Обозначения

Описание работы гидросхемы :

Электродвигатель (М) вращает насос (Н). Рабочая жидкость, всасываемая насосом из бака (Б) через фильтр сетчатый (Ф1), рукава высокого давления подается в рабочую полость гидроинструмента (ГЦ). Настройка предельного давления маслостанции производится предохранительным клапаном (КП). Максимальное рабочее давление 12,5 МПа. Гидрораспределители (Р1..Р5) предназначены для управления работой гидроинструмента двухстороннего действия. Переключение положений золотника гидрораспределителя осуществляется при помощи электромагнитов (рабочее положение «A» и холостой ход «B»). Возврат в нейтральное положение («0») производится за счет воздействия упругого элемента (пружины). При помощи дросселей ДР1 и ДР2 производится регулировка скорости выдвижения рабочего органа гидроцилиндра. При помощи редукционного клапана РК производится изменения давления в нужной линии. Давление в системе контролируется манометром (МН) (0...40 МПа). На сливной линии установлен масляный фильтр (Ф2). Перепад давления рабочей жидкости до и после фильтров не должен превышать 0,5 МПа. Перепад давления свыше допустимого приводит к выходу их из строя. Рабочая жидкость заливается в бак через заливной сетчатый фильтр (ФЗ). Уровень жидкости в баке и ее температура контролируется соответственно с помощью уровнемера (У) и термометра (Т), объединенных в одно устройство.

Чертеж маслостанции

Комплектация маслостанции

1. 1) Бак
2. 2) Крышка
3. 3) Опорная рама
4. 4) Шестеренный насос
5. 5) Электродвигатель
6. 6) Муфта с упругим элементом
7. 7) Колокол
8. 8) Четырехлинейный трехпозиционный гидрораспределитель с электромагнитным управлением
9. 9) Дроссель

1. 10) Редукционный клапан
2. 11) Предохранительный клапан
3. 13) Манометр
4. 14) Адаптер манометра
5. 15) Заливная горловина с сетчатым фильтром и сапуном
6. 18) Гидроплита
7. 21) Всасывающий фильтр
8. 23) Индикатор уровня масла, совмещенный с термометром
9. 24) Пробка

Устройство и принцип работы маслостанции

Маслостанция НЭЭ12,5-23И100Т1 состоит из бака 1, снабженного крышкой 2; насосной группы, состоящей из насоса 4 (шестеренного), электродвигателя 5, соединяющей их валы муфты с упругим элементом 6 и стакана 7, выполняющего роль оболочки; на гидроплите 18 расположены четырехлинейные трехпозиционный гидрораспределители с электромагнитным управлением 8, дросселя 9, редукционный клапан 10; предохранительного клапана 11, манометра 13, установленного на адаптере 14, заливной горловины 15 с сетчатым фильтром и сапуном;; фильтров всасывающего 21 и сливного; индикатора уровня масла, совмещенного с термометром 23. Масло из бака сливается через пробку 24. Бак гидростанции жестко связан с рамой опорной 21.
Масло из бака 1 закачивается насосом 4, приводимого в движение двигателем 5 через муфту 6, через всасывающий фильтр 21 и трубопровод и далее поступает через дросселя и редукционный клапан в гидрораспределитель 8, подающий масло под давлением к рабочим органам. Из гидрораспределителя масло на слив поступает через трубопровод к фильтру сливному 22 и снова поступает в бак 1.
Масло заливается в бак 1 через заливную горловину 15. Слив масла производится через пробку 24, установленную в стенке бака 1. Контроль уровня масла и его температуры осуществляется по индикатору 23. Настройка предельного давления, развиваемого маслостанцией, осуществляется предохранительным клапаном 11. Контроль настройки давления в системе контролируется манометром 13.
