Пресс гидравлический 100т

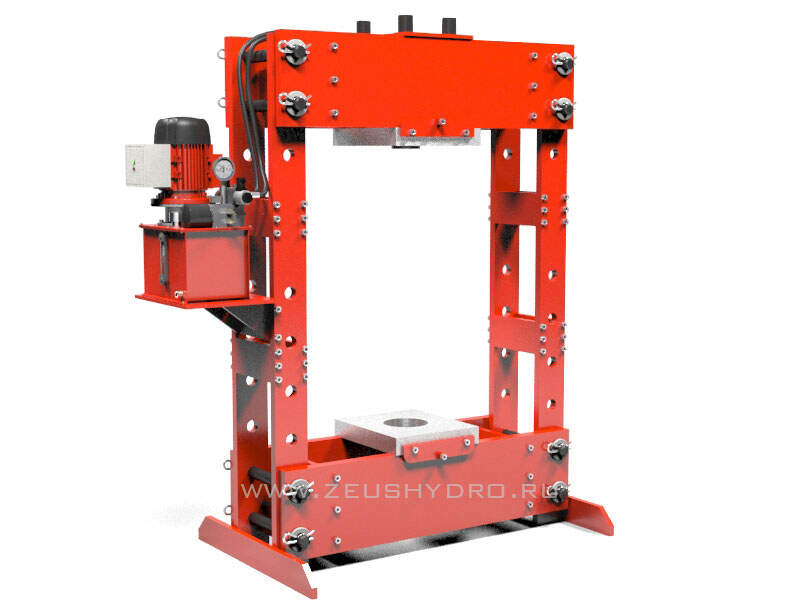

Пресс гидравлический ПГ100 представляет из себя H-образный пресс с закрытой рамой и регулируемой высотой стола. Гидравлический пресс ПГ100 это недорогое неприхотливое и надежное решение, которое может использоваться как на предприятиях мелкого и среднего бизнеса, так и на промышленных предприятиях. Может изготавливаться как в варианте ручного, так и автоматического или полуавтоматического управления, возможно использование в вертикальном и горизонтальном положениях.

Комплектация, физические размеры, ход штока, усилие могут быть изменены по желанию заказчика.

Назначение

Гидравлический пресс предназначен для выполнения слесарных операция, таких как :

• Напрессовка, выпрессовка деталей;
• Сборка-разборка узлов механизмов;
• Изготовление деталей;
• Формовка деталей
• Штамповка изделий
• Использование в технологической цепочке производства.

Чертеж пресса гидравлического 100 т

Комплектация пресса гидравлического 100 т

1. 1) Балка поперечная (в сборе)
2. 2) Сбойка (в сборе)
3. 3) Связка
4. 4) Упор домкрата
5. 5) Связка вертикальной балки
6. 6) Плита верхняя
7. 7) Плита нижняя
8. 8) Штифт
9. 9) Шайба

1. 10) Шплинт
2. 11) Шпилька
3. 12) Опорная пластина
4. 13) Планка боковая
5. 14) Домкрат 100т ход 150 мм
6. 15) Подвес
7. 16) Шпилька
8. 17) Гайка

Устройство и принцип работы пресса гидравлического 100 т

Пресс гидравлический 100т ПГ100 состоит из: рамы (состоящей из стойки, балки поперечной, плиты верхней и плиты нижней), устройства создающего усилия – домкрата, закрепленного на раме с помощью поджимной пластины, шпильки и контрпластины. Рама пресса для удобства перевозки сделана разборной, и собирается при помощи пальцев, шайб и шплинтов. Станция крепится по желанию заказчика на раме, либо отдельно от пресса на месте управления оператора. Использование пресса происходит следующим образом, например напрессовка подшипника на вал: подшипник укладывается на плиту нижнюю на раме пресса, вал вставляется в подшипник, оператор подводит шток домкрата к концу вала, создает небольшое давление в домкрате. Контролируя напрессовку подшипника визуально и по манометру доводит посадку до нужной позиции. Вернув в конечное положение шток домкрата вынимает готовое изделие из пресса, и проводит аналогичные действия со следующим изделием. Скорость движения штока гидродомкрата небольшая, не стоит забывать про технику безопасности при работе на прессе, так как является средством труда повышенной опасности.

Не является публичной офертой. Вся представленная информация носит справочный характер. Характеристики, параметры и физические размеры могут быть изменены без уведомления.
